各种门禁系统接线详细图解(含中控)

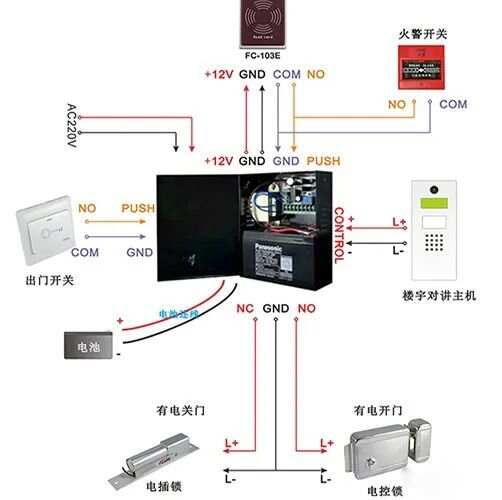

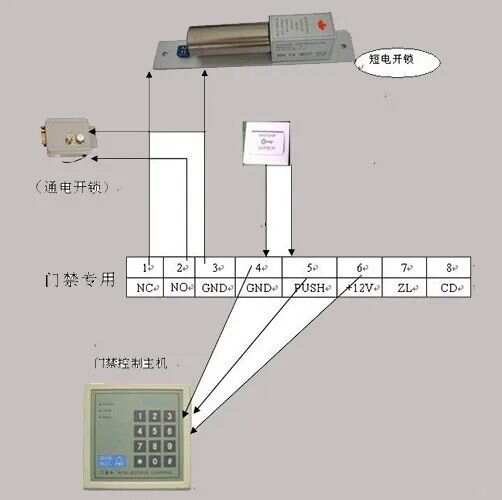

  2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

  3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。

各种门禁系统接线详细图解(含中控)(图1)

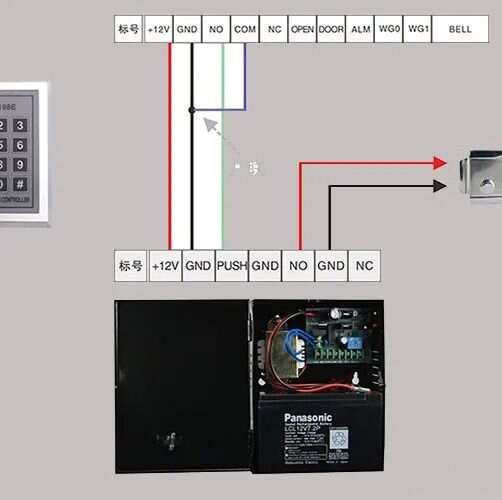

  4、另一端接出门按钮的线根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

各种门禁系统接线详细图解(含中控)(图2)

  球速体育平台

  5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

各种门禁系统接线详细图解(含中控)(图3)

  如需要联网的线线通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。

各种门禁系统接线详细图解(含中控)(图4)

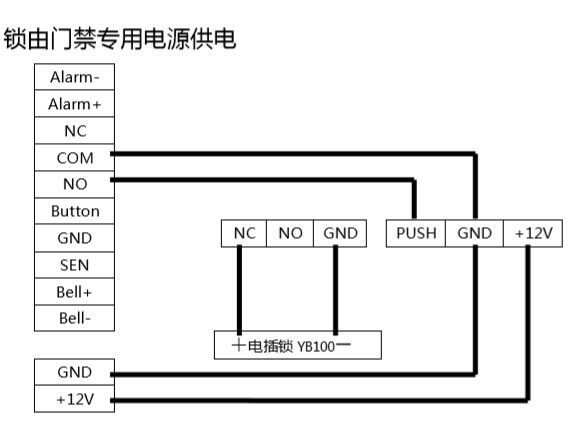

  1、锁的接线KG磁力锁等常闭锁),锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上。

  2、中控门禁机接线等中控门禁机),中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;中控门禁机的COM(红色)接门禁电源专用电源GND。

各种门禁系统接线详细图解(含中控)(图5)

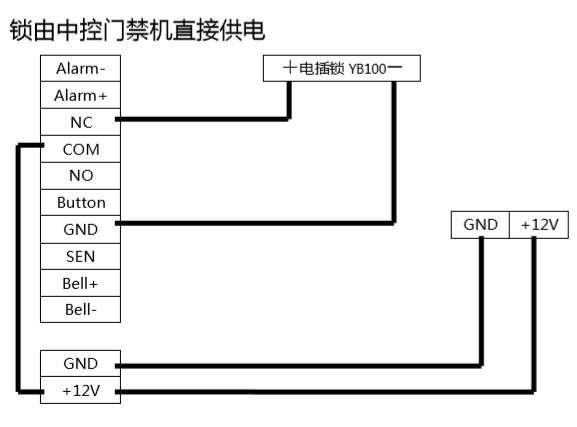

  1、锁:锁的正极接在中控门禁机的NC(黄色)端上;锁的负极接在中控门禁机的GND(黑色)端上。

  2、中控门禁机:中控门禁机的COM(红色)需并上中控门禁机的+12V(红色)上

各种门禁系统接线详细图解(含中控)(图6)

各种门禁系统接线详细图解(含中控)(图7)

  中控门禁机外接有线、接线:中控门禁机的SEN(白色)和中控门禁机的GND(黑色)分别接在门磁的两端,没有正负之分。

  2、设置:进入中控门禁机的设置界面,设置-门禁功能设置-门磁开关-设置为“常闭”,则在门磁处于断开状态时,报警器报警,扡就是相当于门打开了报警,在主菜单上按“解除报警”可解除报警。

  三、举例:一体化门禁标准接线图在项目中也会使用到一体化门禁,一体式门禁系统,简单的说就是门禁的控制部分和读卡部分是一体的。那么一体化门禁如何接线呢?可以看下图。(右键可全屏看高清大图)

  作为一个合格的弱电工程人,怎么可以不会安防门禁产品接线读卡器拨码二进制拨码方式,第一个门的进门读卡器拨1,出门读卡器拨2。第三个门的进门读卡器拨1和3,出门读卡器拨2和3.第四个门的进门...

  以上便是门禁电源接线图方式概述,希望大家通过本文可以更加理解门禁电源接线图,从而更好的接好门禁电源。
