浅谈安科瑞配电室综合监控的强大功能

  rel-2000E配电室综合监控系统,该系统通过采集配电室的温湿度、水浸、烟感、门禁和、安防监控等功能,系统还可以联动控制风机、声光报警器,对配电室自动化运行管理、防灾预警、安全防护等应用具有重大意义。

  2.项目: 据悉,厦门市青少年足球训练场位于集美新城核心区西侧,总用地面积接近10万平方米,主要包括六片标准足球训练场以及体能训练室、医疗康复用房等,可满足500人同时在场地训练生活。

  球速体育

  此次环境监测系统用于训练场正式用电工程,具体需求为:智能监辅助系统包括智监系统屏、采集前置机、UPS电源、视频监子系统(云合球机、球机)、环境监测子系统(温度、湿度、水浸、烟感)、控制子系统(灯光、空调、除湿机、风机)、门监子系统(读卡器、开门按钮、磁力锁)、安防监子系统(双鉴探测器)。

浅谈安科瑞配电室综合监控的强大功能(图1)

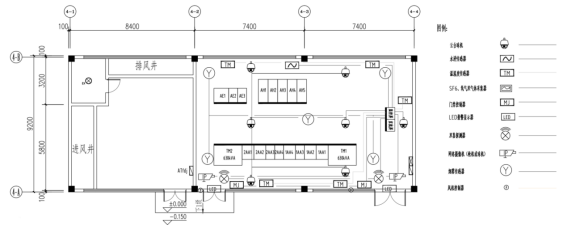

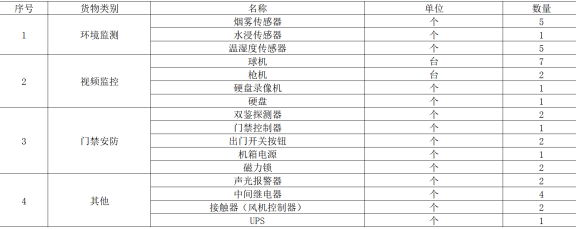

  3.硬件设备:该项目中智能监控系统屏位于配电室内,根据项目要求和图纸,可配置出项目所用设备:

浅谈安科瑞配电室综合监控的强大功能(图2)

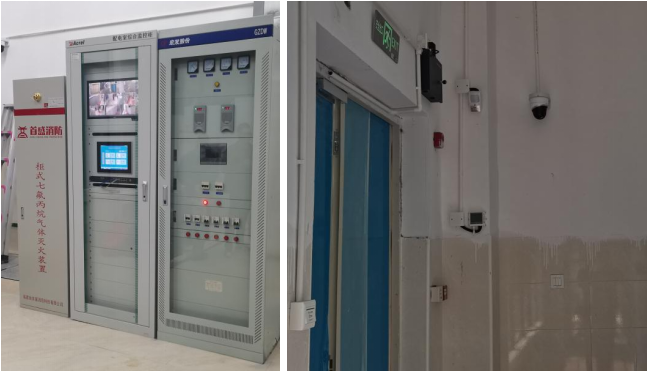

  将温湿度实时数据、水浸状态、烟感状态等数据上传至系统主机,实现对该配电室环境的监测,为电气设备安全稳定的运行提供保障。其中水浸传感器内电源、感应线、信号输出三部分完全隔离;温湿度传感器具有485通信接口,可通过标准ModBus-RTU通信协议通信;水浸传感器监测由于外界环境和各种因素造成的室内外电缆沟积水情况;摄像机通过网线与本地录像机进行组网,将实时监测视频、事件信息存储于本地硬盘中,通过以太网将视频图像传输到控制主机;双鉴探测器克服了单一技术探测器的缺陷,当两种探测技术的传感器都探测到人体移动时报警并将报警信息上传给后台系统;门禁控制器连接磁力锁、开门按钮、读卡器并采集信息,通过网线将门锁信息传至后台系统,可通过系统远程控制门锁开关。

浅谈安科瑞配电室综合监控的强大功能(图3)

浅谈安科瑞配电室综合监控的强大功能(图4)

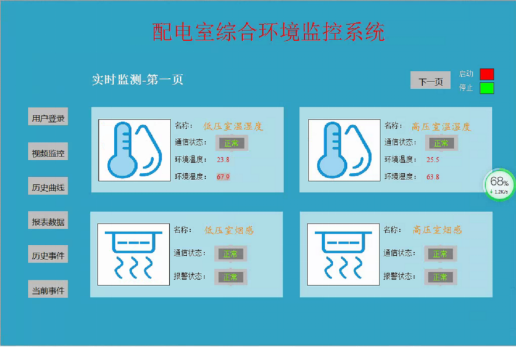

  配电室综合监控系统人机界面友好,能够显示配电室设备的运行状态,实时监测配电室环境参数信息,如视频、温度、湿度、漏水/水浸、水位、有害气体和电参量等,实时显示有关故障、告警等信息。

浅谈安科瑞配电室综合监控的强大功能(图5)

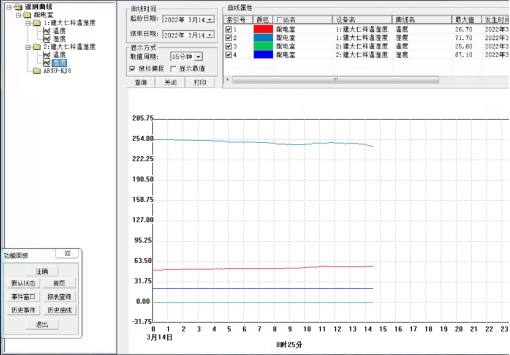

  在曲线查询界面,可以直接查看遥测参量曲线,包括温度、湿度、水位、有害气体、电压、电流等曲线。

  球速体育

浅谈安科瑞配电室综合监控的强大功能(图6)

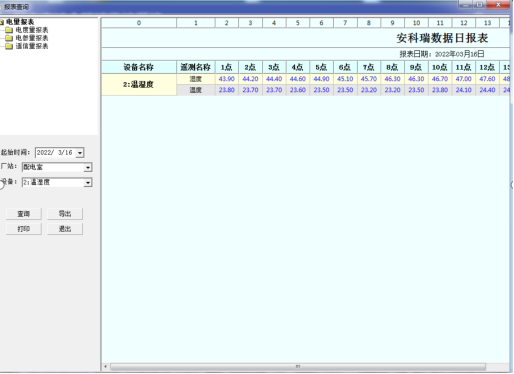

  查询配电室内设备的运行数据报表,包括日报表、月报表、年报表和查询报表等。

浅谈安科瑞配电室综合监控的强大功能(图7)

  配电室综合监控系统具有实时告警功能,系统能够对配电室温度、湿度、有害气体、设备故障或通信故障等事件发出告警。
