前两天有个干弱电的兄弟给我发消息：新买一台中优ZU-T20K门禁机，背后端子是12V、GND、COM、NO四个点，墙上留的老线只有红、黑、黄三根——12V、GND、PUSH。那个COM到底往哪插？不敢瞎试，怕直接冒烟。
我一看，这事儿太常见了。三线换四线，端子多了一个，原理其实一点没变。今天就拿中优ZU-T20K当道具，手把手教你把这事整明白。以后不管碰上哪个牌子、哪个型号的四线门禁机，照这个路子走，稳得很。
区别就一句话：三线机出厂时，厂家已经悄悄把COM和GND在内部焊死了，你只看见一根PUSH往外走；四线机把那两个触点全给你薅出来——COM是公共端，NO是常开端，这个公共端连不连GND，你自己定。
你要干的就一件事：让新门禁机在刷卡的时候，把电源的PUSH和GND短接一下。
三线机是直接用PUSH线碰GND；四线机怎么弄？——把COM接到GND，把NO接到PUSH。刷卡时COM和NO一通，就等于NO和GND通上了，这根线送到电源的PUSH，锁就开了。

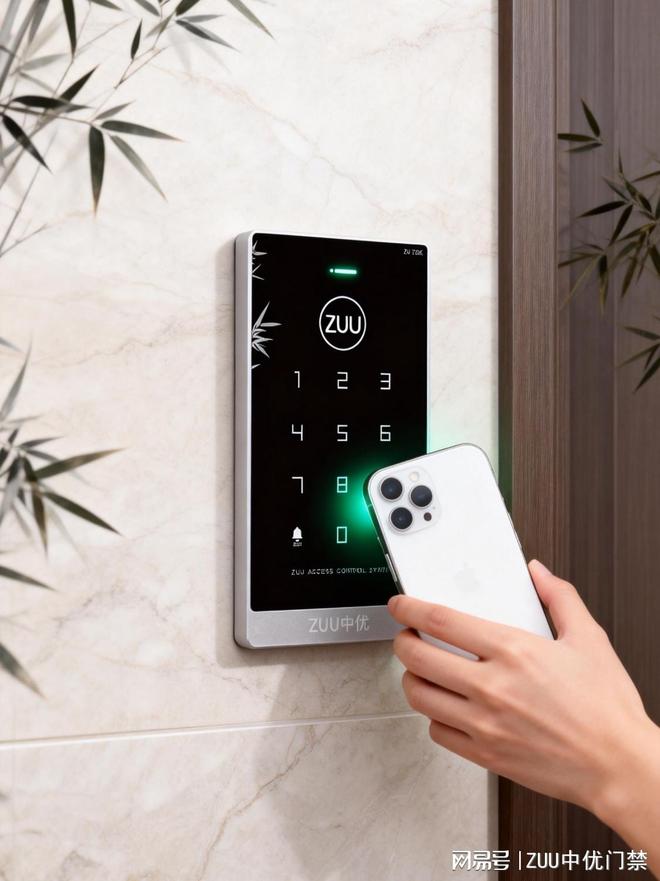

ZU-T20K是中优家卖得挺好的一款双频防雨门禁，IC卡、密码都能刷，铁壳子防拆防雨。背后端子标得清清楚楚：12V、GND、COM、NO。

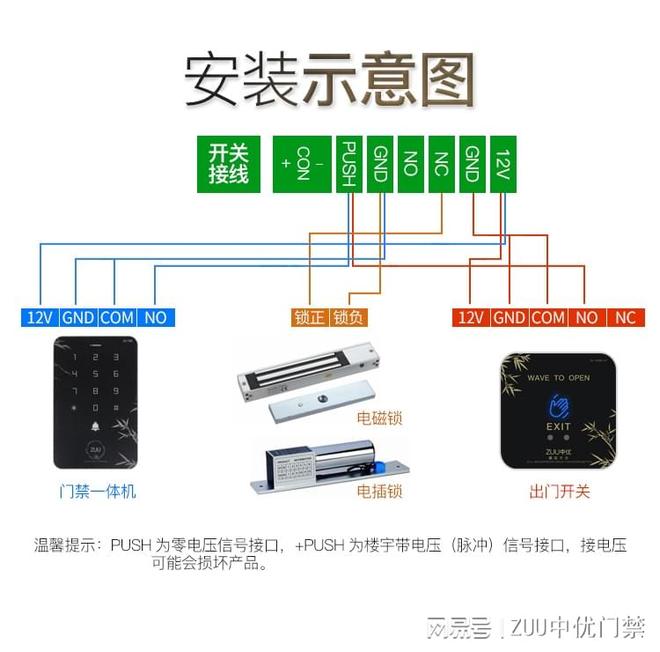

【墙上老线K端子】红 线V黑 线 ────── GND黄 线 ────── NO(无) ────── COM （找根短线怼到GND上）
1️⃣ 红线V，黑线怼GND——供电先管上。2️⃣ 黄线怼NO——开锁信号送出去。3️⃣ 找一根5厘米左右的细电线，一头插COM，另一头插GND（跟黑线在同一个孔里）。这一步，就是把三线机内部那条“暗线”亲手补回来。
万用表通断档扫一遍，红黑线V和GND再动手，别凭感觉。❌COM扔那儿不管，悬空
这根跳线必须补。六、三步接线️⃣ 电源GND → 门禁机GND3️⃣ 门禁机NO → 电源PUSH
门没开 → 万用表量NO和COM刷卡通不通，通的话查COM–GND跳线松没松
甭管你换的是中优ZU-T20K，还是海康、中控、ZKTeco，只要是四线门禁机接三线旧线，这九个字通杀。门禁接线那点事儿，说白了就是一个开关信号往那儿送。三线机厂家替你少焊一根线，四线机让你自己补上这根线，没多复杂。
下次再碰见端子对不上，别急着退货，也别发怵。找根短线，把COM和GND一搭，整个世界都清净了。
