本文主要介绍AT24C02芯片的工作原理是什么？AT24C02芯片的用途有哪些？AT24C02 是一款非常经典的 EEPROM（电可擦除可编程只读存储器），也就是我们常说的“掉电不丢失”的存储芯片。它由 Atmel 公司推出，现在隶属于 Microchip 旗下。
你可以把它想象成一个容量不大但非常可靠的“记事本”——只要存进去，断电后数据也不会丢。专门用来存放那些需要长期记住、但又经常修改的信息，比如设备的序列号、用户设置的参数、校准数据等等。
存储结构方面，芯片内部把 256 个字节按 8 位一组组织起来，每个字节都有一个独立的地址（0x00 到 0xFF）。你可以像给抽屉贴标签一样，往指定地址里写入数据，或者从指定地址读出数据。
通信方式用的是 I²C 总线。这是它的一大特色——只需要两根线就能和单片机交换数据：一根是 SCL（串行时钟线），由单片机控制，用来同步数据传输的节奏；另一根是 SDA（串行数据线），用来双向传输数据。这里有个关键细节：SDA 和 SCL 都需要接上拉电阻（典型值 4.7kΩ），因为 AT24C02 的接口是开漏输出模式，本身只能拉低电平，要靠上拉电阻才能输出高电平。
写入数据的时候，单片机先发出一个起始信号，告诉总线上的所有设备“我要开始通信了”。然后发送设备地址（AT24C02 的固定地址是 0xA0，表示要写入数据），等芯片应答。接着发送要写入的存储地址（比如 0x10），再等应答。然后发送要保存的数据（比如 0x55），等最后一次应答。最后单片机发出停止信号，通信结束。这时候芯片会进入内部写入周期，大约需要 5 毫秒来完成实际的擦写操作，这段时间内它不会响应任何新的指令。
读出数据的过程稍微复杂一点。单片机先发出起始信号，发送设备地址 0xA0（告诉芯片“我要写”），这一步其实是为了把地址指针定位到要读的位置。然后发送要读取的存储地址，等应答。接着单片机再次发出起始信号，发送设备地址 0xA1（告诉芯片“我要读”），等应答。之后就可以从 SDA 线上读取一个字节的数据，芯片会自动把地址指针加 1，方便你连续读下一个字节。最后单片机发送一个非应答信号，然后发出停止信号，结束读取。
AT24C02 还支持页写功能，可以一次连续写入 16 个字节。只要你连续发送数据而不发送停止信号，芯片就会自动把数据依次写入下一页地址。这种模式在存储大量参数时效率很高，不用每个字节都发一次停止信号。

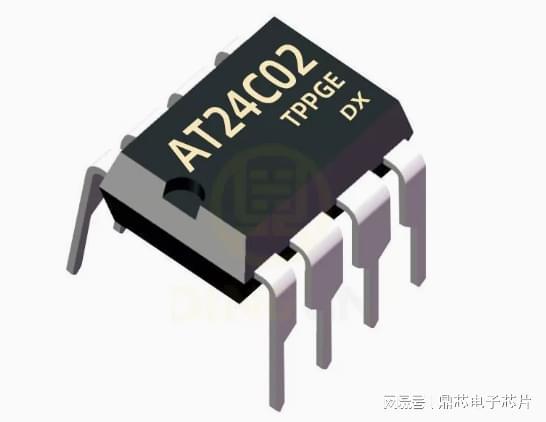

引脚功能方面，AT24C02 通常采用 8 脚封装。A0、A1、A2 是地址选择脚，通过接高电平或低电平可以设置芯片的 I²C 地址，同一总线。SDA 和 SCL 就是数据线和时钟线。WP 是写保护引脚，接高电平时芯片进入只读模式，任何写入操作都会被忽略；接地或悬空时允许正常读写。VCC 和 GND 是电源和地，工作电压范围很宽，1.8V 到 5.5V 都能正常工作。
虽然 AT24C02 的容量只有 256 字节，但它凭借“简单、可靠、掉电不丢数据”的特点，在很多领域都有用武之地：
保存系统配置参数是它最典型的用法。比如在工业控制设备中，用来存储用户设置的运行参数、报警阈值、PID 系数等。设备重启后，单片机可以从 AT24C02 里读出上次保存的设置，恢复到正常工作状态。
存储校准数据也很常见。在仪器仪表里，传感器的输出往往存在个体差异，需要校准。校准系数（比如压力传感器的零点偏移、温度传感器的修正值）可以存在 AT24C02 里，更换传感器时也只需要更新这片小芯片里的数据。
记录设备运行信息是另一个用途。比如存一个简单的计数器，记录设备通电次数、工作时间，或者存产品的序列号、生产日期、硬件版本号。
在消费电子产品里，电视机、音响、遥控器中经常能看到 AT24C02。用它来存用户的音量偏好、亮度设置、上次播放的电台频率这些个性化信息，断电了也不会丢。
在工业控制与汽车电子领域，PLC 模块、变频器、汽车门锁控制器里也常用 AT24C02 来存储设备的地址、通信波特率、故障日志等关键数据。它的宽工作温度范围（-40℃ 到 +85℃）和 100 万次擦写寿命，足以应对工业现场的严苛环境。
还有一个有趣的用途是身份认证与设备识别。在一些需要“认设备”的系统中，AT24C02 里存着设备的唯一 ID 或加密密钥。主机读取后可以判断是否授权设备，常用于门禁卡、耗材认证等场景。
小结：以上就是AT24C02芯片的工作原理是什么？AT24C02芯片的用途有哪些？希望对各位芯片爱好者有帮助，了解更多芯片知识内容。
